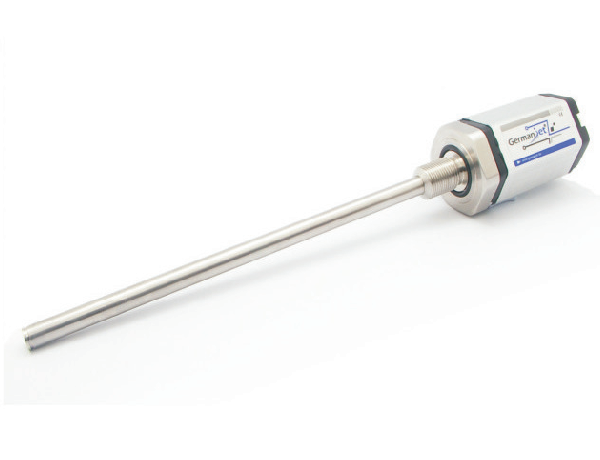

19系列H型磁致伸缩位移传感器德敏哲germanjet

Brand：germanjet

19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。 19系列磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口包括数字量的SSI和Start/Stop，现场总线的CANbus和Profibus-DP等。

Download

Content

德敏哲germanjet

德敏哲 19系列H型磁致伸缩位移传感器

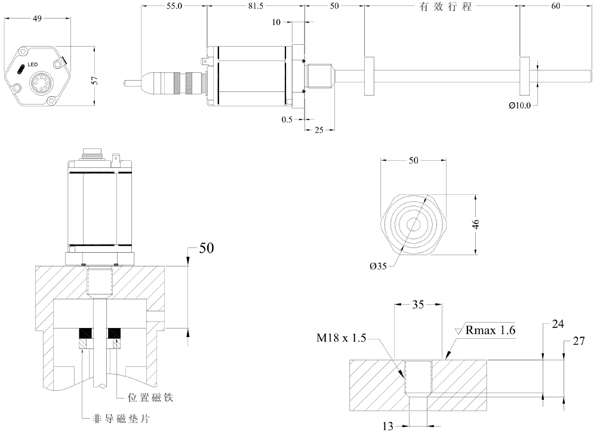

适用于内置油缸安装

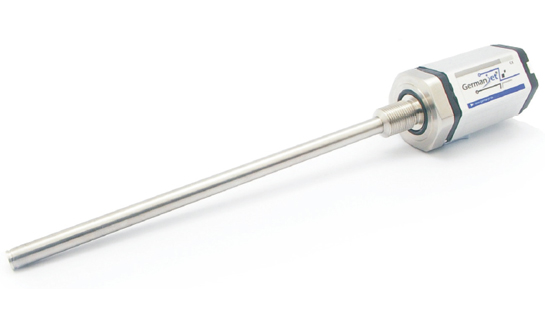

磁致伸缩位移传感器图片特点

19系列H型磁致伸缩
位移传感器耐压外管
与六角法兰为100%
不锈钢，可以直接
安装进液压缸里
。电子部份与耐压外管
为模块组装设计，
即两者可完全分离。
现场更换出电子部
分非常简单，完全不
用先撤液压。此设计减
少重置液压缸时间
，大大提高生产效率。

19系列H型磁致伸缩位移传感器（适用于内置油缸安装）
19系列P型磁致伸缩位移传感器（适用于外置机床表面安装）
19系列D型磁致伸缩位移传感器（适用于U-形吊环油缸内安装）

19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

19系列磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口包括数字量的SSI和Start/Stop，现场总线的CANbus和Profibus-DP等。

一个专业的传感器系列，为用户提供简单、直接的位置反馈信号，节省成本，提升生产效益。输出模式包括：

●模拟的电压与电流
●Start/Stop信号
●SSI同步串行数字
●CANbus
●Profibus

（电压/电流）模拟输出

订货编号	190	191
输出	电压输出（0-10V）	电流输出（0-20mA，4-20mA）
测量数据	直线位移

可调范围	当使用双磁铁时，磁铁之间距离最少为76mm
分辨率	16位 D/A,0.0015%(最小1μm)
重复精度	满量程的＜±0.001%（最小±2.5μm）
非线性度	满量程的＜±0.01%（最小±40μm）
更新时间	0.5ms 1200mm以内 / 1.0ms 2400mm 以内
	2.0ms 4800mm以内 / 5.0ms 7600mm 以内

（开始/停止）数字输出

订货编号		193
输出		（开始/停止）数字输出
测量数据		直线位移
分辨率		0.1/0.01/0.005 mm

重复精度		满量程的＜±0.001%（最小±2.5μm）
非线性度		满量程的＜±0.01%（最小±40μm）
更新时间		0.5ms 1200mm以内 / 1.0ms 2400mm 以内
		2.0ms 4800mm以内 / 5.0ms 7600mm 以内

SSI同步串连数字输出

订货编号

192

输出

SSI同步串连输出

测量数据

直线位移

数据格式

二进制或者格雷码，选项提供奇偶检验和错误位

数据长度

8-32位

数据速度

线长：	＜3	＜50	＜100	＜200	＜400	m
速率：	1000	＜400	＜300	＜200	＜100	kBd

更新时间

行程：	300	750	1000	2000	5000	mm
频率：	3.7	3.0	2.3	1.2	0.5	kHz

分辨率

位置：1/2/5/10/20/50/100 μm

CANbus 数字输出

订货编号

194

输出

CANbus 数字输出

测量数据

直线位移

数据格式

CANopen: CIA 标准 DS-301 V3.0

CANbasic：CAN 2.0A

传输速度

速率：	1000	800	500	250	125	50	20	kbit/s
线长：	＜25	＜50	＜100	＜250	＜500	＜1000	＜2500	m

分辨率

CANopen

CANbasic

-位置

5μm 2μm

-速度

0.5mm/s 0.2mm/s

1.0mm/s 0.1mm/s

重复精度

满量程的＜±0.001%（最小±2.5μm）

非线性度

满量程的＜±0.01%（最小±40μm）

更新时间

0.5ms 1200mm以内 / 1.0ms 2400mm 以内

2.0ms 4800mm以内 / 5.0ms 7600mm 以内

所有类型共有参数
供应电源		+24Vdc（20.4 - 28.8Vdc）
输入保护		极性保护至-30Vdc，过压保护至36Vdc
用电量		100mA（按量程而定）
绝缘强度		500Vdc（DC 地端对机器接地端）
接头选型		6针D60公接头

工作温度		-40至75℃，温度90%，不能结露
防护级数		IP67(当正确连接上插头时）
振荡指标		15g/10-2000Hz/IEC标准68-2-6
冲击指标		100g （单一冲击）/IEC标准68-2-27（耐久性）
EMC测试		放射 EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6
